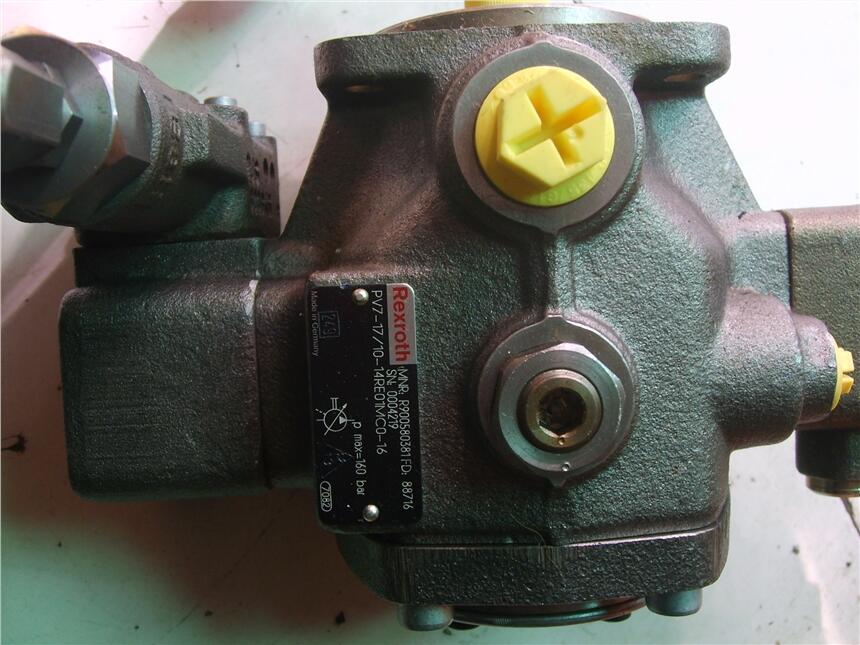

pv7系列先導式變量葉片泵PV7-17/10-20RE01MC0-10帶先導控制的變量葉片力士樂泵（批發）
先導控制的變量葉片泵PV7-17/10-20RE01MC0-10的特點：PV7型公稱規格14到150、1X 系列最大工作壓力160
bar，最大流量270 L/min型號例子PV7-17/10-20RE01MC0-10
PV7-17/10-20RE01MC0-10先導控制的變量葉片泵的結構：PV7泵是變量葉片泵，主要由泵體、轉子、葉片、定子環、壓力控制器和調節螺釘組成。圓形的定子環在其小控制活塞和大控制活塞之間。此環的另一個接觸點是上面的調節螺釘。轉子在定了環內轉動。轉子槽內的葉片用離心力壓在定子環上。
PV7-17/10-20RE01MC0-10先導控制的變量葉片泵的調節：小控制活塞的后面通過油道和系統相連，當系統壓力建立起來后，此面承受系統壓力。當泵排油時，大控制活塞的后面通過控制閥心和系統壓力相連。控制活塞的大端面由彈簧將定子環偏壓到偏心位置。此時，泵排出的液體壓力低于由壓力控制器設定的零排量壓力?？刂崎y心由彈簧控制在一定的位置。
PV7-17/10-20RE01MC0-10先導控制的變量葉片泵的功能：
先導控制的變量葉片泵的使排量減少：如果液體壓力面積的力大于相對的彈簧力，則控制閥心向彈簧側移動。此時大控制活塞后面的油腔通油箱卸荷。始終在系統壓力作用下的小控制活塞將定子環推向其中心位置（實際上為零位）。泵維持一定的壓力，面流量降為零，泄漏得到補償。因而功率損失和油液的發熱降到最低水平。qv-p曲線為垂直狀，并隨設定壓力的增高面平行移動。
PV7-17/10-20RE01MC0-10先導控制的變量葉片泵的使排量增加：當系統壓力降到零排量壓力之下時，彈簧力推動控制閥心回到其原始位置。大控制活塞承受到系統壓力，并推動定子環移向偏心位置。泵處于排油狀態。
PV7-17/10-20RE01MC0-10雙作用葉片泵的工作原理
? ? 它的作用原理和單作用葉片泵相似，不同之處只在于定子表面是由兩段長半徑圓弧、兩段短半徑圓弧和四段過渡曲線八個部分組成，且定子和轉子是同心的。在圖示轉子順針?lè)较蛐D(zhuǎn)的情況下，密封工作腔的容積在左上角和右下角處逐漸增大，為吸油區，在左下角和右上角處逐漸減小,為壓油區；吸油區和壓油區之間有一段封油區把它們隔開。這種泵的轉子每轉一轉，每個密封工作腔完成吸油和壓油動作各兩次,所以稱為雙作用葉泵。泵的兩個吸油區和兩個壓油區是徑向?qū)ΨQ的，作用在轉子上的液壓力徑向平衡，所以又稱為平衡式葉泵。
雙作用葉片泵的瞬時流量是脈動的，當葉片數為4的倍數時脈動率小。為此，PV7-17/10-20RE01MC0-10雙作用葉片泵的葉片數一般都取12或16。
多聯泵、組合泵、電機、備件、成套密封件、連接法蘭、安裝項目及安裝指南。PV7-17/10-20RE01MC0-10先導控制的變量葉片泵 特點優勢：可變排量、低嗓聲、采用油膜承載的滑動軸承，軸承壽命長、滯回小、對行程兩位元控制，有很短的控制時間。
